Flexible Joint

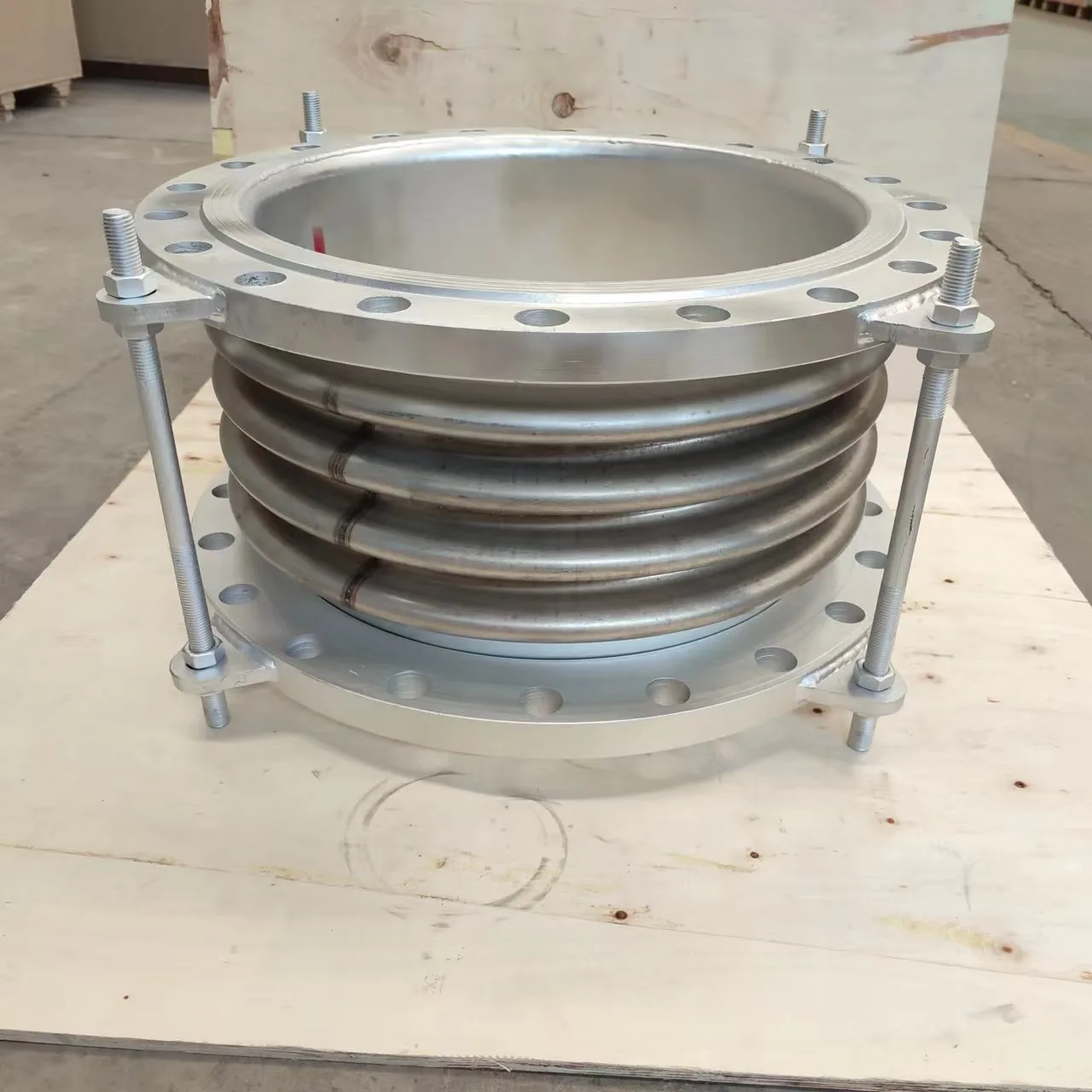

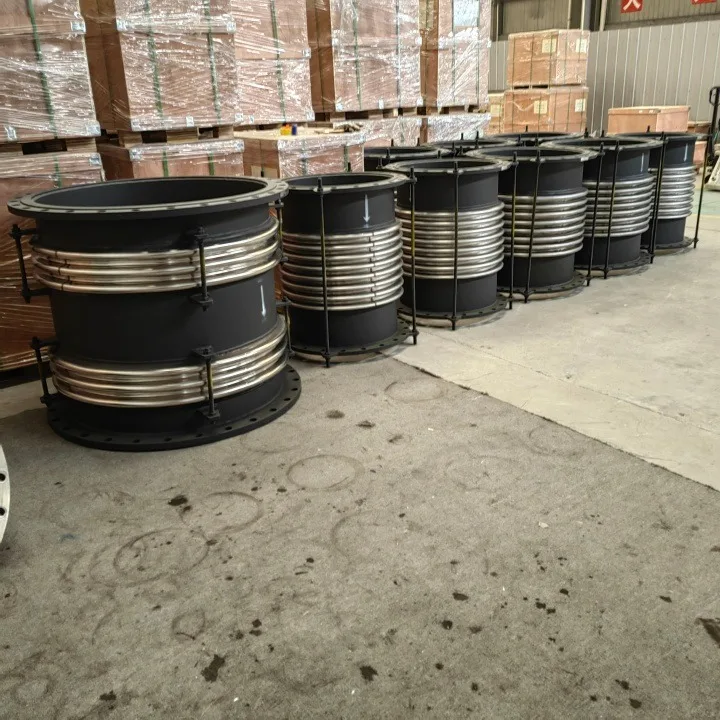

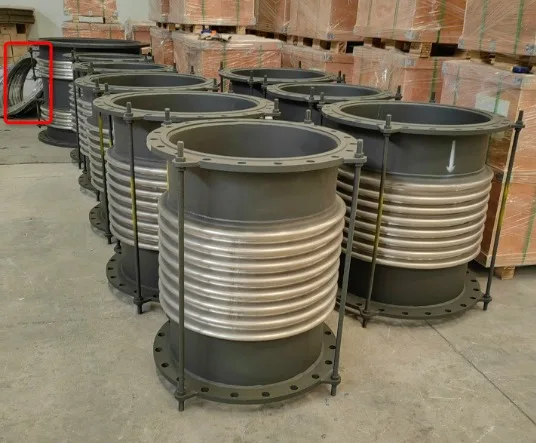

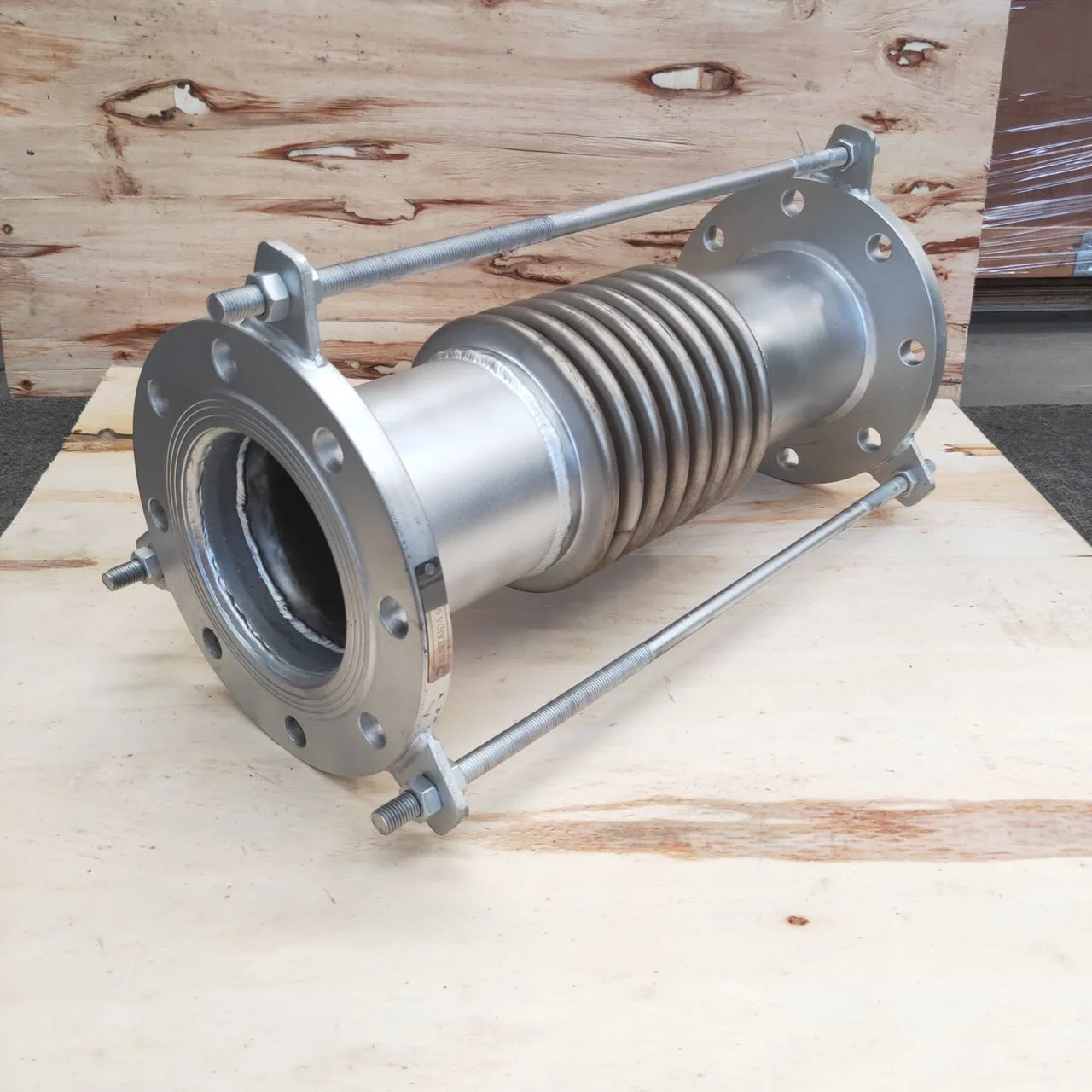

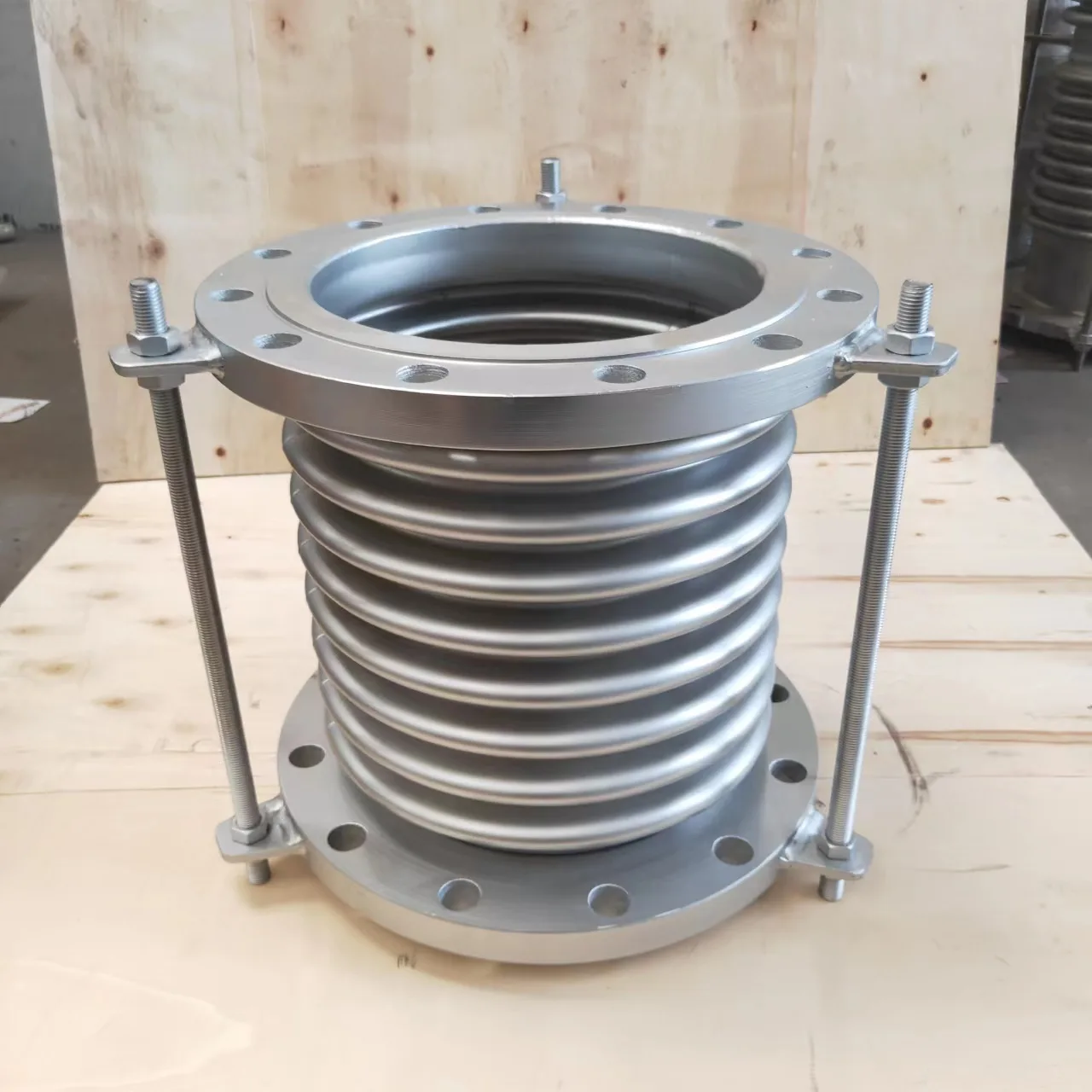

Metal Expansion Joint (Bellows Expansion Joint)
Expansion joint bellows stainless steel dan high-alloy presisi tinggi untuk mengkompensasi pemuaian termal pada pipa steam, oli, dan gas bertekanan tinggi.
Juga dikenal sebagai: bellows stainless, kompensator pipa, expansion joint stainless steel, sambungan muai pipa, metal bellows
Deskripsi
Metal expansion joint bellows stainless steel dan high-alloy presisi tinggi dirancang untuk menyerap pemuaian termal yang besar, tegangan pipa, dan getaran pada sistem perpipaan cairan dan steam bertekanan. PT Misuba Guna Indonesia memasok metal expansion joint custom dengan bellows multi-ply hasil hydroforming atau roll-forming (SS304, SS316L, SS321, atau Inconel 625) yang direkayasa untuk tahan terhadap kelelahan termal siklik dan tekanan kerja tinggi.
Tersedia dalam konfigurasi axial, tied-lateral, universal, hinged, dan gimbal untuk mengatasi pemuaian termal yang kompleks pada jalur pipa yang ruangnya terbatas.
Panduan Pemesanan
Untuk mendapatkan proposal teknis metal expansion joint yang tepat, sampaikan nominal bore pipa (DN/NB), tekanan desain (rating PN atau class ANSI), temperatur desain, media fluida, dan target cycle life. Jika layout perpipaan Anda memiliki anchor dan guide, kirimkan gambar isometrik agar pemilihan bellows optimal.
Fitur
- Desain bellows multi-ply memberikan kapasitas tekanan tinggi dengan axial spring rate rendah dan umur flex fatigue maksimal
- Bellows standar SS321 dan SS316L sangat tahan terhadap scaling temperatur tinggi dan stress corrosion cracking
- Internal flow sleeve (liner) mengurangi pressure drop dan mencegah getaran akibat aliran pada jalur steam berkecepatan tinggi
- Cover pelindung luar mencegah kerusakan mekanis dari luar dan penumpukan kotoran di sela convolution bellows
- Tersedia dengan fixed/floating flange, ujung butt-weld, atau pipe stub berulir sesuai standar internasional (DIN, ANSI, JIS)
Aplikasi
- Header distribusi steam bertekanan tinggi dan jalur condensate return
- Sistem pemanas thermal oil di pabrik dan refinery kelapa sawit serta pabrik oleokimia
- Perpipaan proses refinery petrokimia dan sambungan nozzle heat exchanger
- Pipa district heating dan pipa cross-over turbin uap pembangkit listrik
- Exhaust manifold mesin kapal dan perpipaan air ballast
Material
- Bellows: SS304, SS316L, SS321, SS310S, Inconel 625, Hastelloy C-276
- End fitting: baja karbon (A105, A234 WPB), SS304, SS316, atau alloy steel
- Internal sleeve / external shroud: SS304, SS316L, baja karbon tebal
Pertanyaan umum seputar Metal Expansion Joint (Bellows Expansion Joint)
Di mana Metal Expansion Joint (Bellows Expansion Joint) digunakan?
Header distribusi steam bertekanan tinggi dan jalur condensate return; Sistem pemanas thermal oil di pabrik dan refinery kelapa sawit serta pabrik oleokimia; Perpipaan proses refinery petrokimia dan sambungan nozzle heat exchanger; Pipa district heating dan pipa cross-over turbin uap pembangkit listrik; Exhaust manifold mesin kapal dan perpipaan air ballast.
Material apa saja yang tersedia untuk Metal Expansion Joint (Bellows Expansion Joint)?
Bellows: SS304, SS316L, SS321, SS310S, Inconel 625, Hastelloy C-276; End fitting: baja karbon (A105, A234 WPB), SS304, SS316, atau alloy steel; Internal sleeve / external shroud: SS304, SS316L, baja karbon tebal.
Data apa yang dibutuhkan untuk penawaran Metal Expansion Joint (Bellows Expansion Joint)?
Ukuran pipa dan tipe ujung (flange atau weld end); Tekanan dan temperatur desain; Pergerakan axial, lateral, dan angular yang harus diserap; Media dan material bellows yang diinginkan; Jumlah dan lokasi pengiriman.
Siapa supplier Metal Expansion Joint (Bellows Expansion Joint) di Indonesia?
PT Misuba Guna Indonesia memasok Metal Expansion Joint (Bellows Expansion Joint) untuk pabrik dan industri di seluruh Indonesia dari Tangerang, Banten. Kirimkan kondisi operasi dan jumlah yang dibutuhkan ke sales@misubaguna.com atau WhatsApp +62 811-8715-671 untuk penawaran harga.
-
-
-
-
Foto atas permintaan
Butuh harga, sizing, atau gambar teknik untuk Metal Expansion Joint (Bellows Expansion Joint)?
Kirimkan kondisi operasi dan jumlah yang dibutuhkan. Tim sales kami akan memeriksa detailnya dan mengirimkan penawaran.
