Thermal Systems
Heat Exchanger (Alat Penukar Panas)
Heat exchanger shell and tube sesuai standar TEMA dan heat exchanger finned coil berpendingin udara, dibuat sesuai kebutuhan proses Anda.
Juga dikenal sebagai: alat penukar panas, heat exchanger shell and tube, finned tube heat exchanger, air cooled heat exchanger, radiator industri
Spesifikasi
- Standar shell and tube
- TEMA kelas R, C, dan B, dengan desain sesuai kode pressure vessel yang diakui
- Tekanan desain shell and tube
- tipikal hingga 40 bar, lebih tinggi sesuai desain
- Temperatur desain shell and tube
- tipikal hingga 400 °C, tergantung material
- Approach finned coil
- tipikal 10–15 °C di atas temperatur udara ambien
- Fin pitch finned coil
- umumnya 2.5–5 mm, lebih lebar untuk udara berdebu
Luas permukaan, jumlah pass, baris tube, dan daya kipas dikonfigurasi sesuai kebutuhan Anda
Deskripsi
Kami membuat dua jenis heat exchanger. Unit shell and tube memindahkan panas antara dua fluida proses dan menjadi pilihan standar untuk kondisi tekanan tinggi, temperatur tinggi, dan fluida yang mudah menimbulkan fouling. Unit finned coil membuang panas langsung ke udara, mendinginkan atau memanaskan fluida di lokasi yang air pendinginnya terbatas atau tidak diinginkan. Keduanya dibuat sesuai data proses dan kondisi lokasi Anda.
Heat Exchanger Shell and Tube
- Fixed tubesheet: paling sederhana dan paling ekonomis, untuk layanan bersih yang sisi shell-nya tidak memerlukan pembersihan mekanis.
- U-tube: bundle dapat memuai bebas dan dapat ditarik keluar untuk pembersihan sisi shell, sedangkan sisi tube hanya dapat dibersihkan secara kimia.
- Floating head: bundle dapat dilepas untuk pembersihan di kedua sisi, untuk layanan kotor dan perbedaan temperatur yang besar.
- Desain termal dan mekanis sesuai TEMA kelas R, C, atau B dan kode pressure vessel yang diakui, dengan tata letak baffle yang diseimbangkan terhadap pressure drop dan getaran.

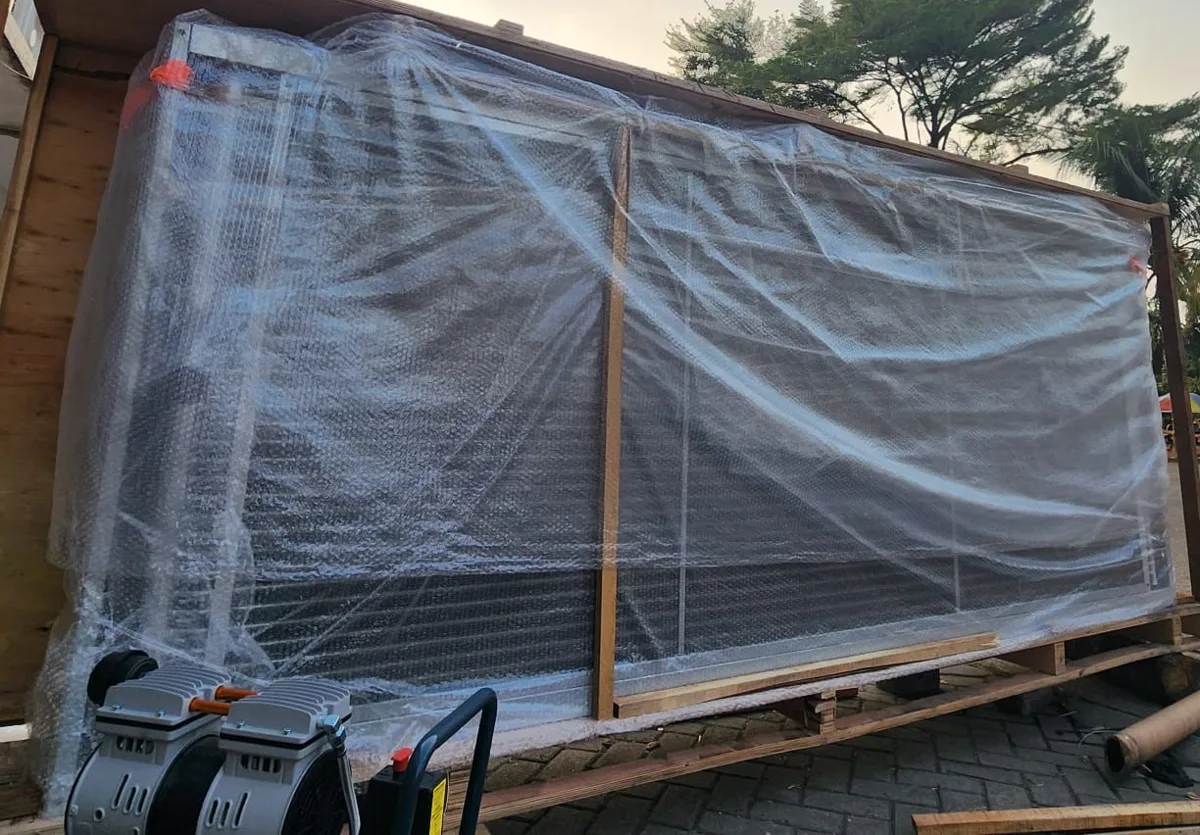

Heat Exchanger Finned Coil
- Air-cooled cooler: fluida proses mengalir di dalam finned tube dengan kipas yang mengalirkan udara ambien melintasi coil. Tanpa air pendingin, tanpa cooling tower, dan tanpa water treatment.
- Pemanas dan pendingin udara: coil uap, air panas, atau chilled water untuk memanaskan atau mendinginkan udara proses, dryer, dan ventilasi.
- Radiator dan dry cooler: pendinginan closed-loop untuk jacket water mesin, glikol, dan sirkuit kompresor.
- Tipe fin, fin pitch, jumlah baris tube, dan circuiting dipilih sesuai kebutuhan, pressure drop sisi udara, dan tingkat kekotoran udara.
Memilih di Antara Keduanya
Shell and tube cocok untuk layanan cair-ke-cair dan uap, tekanan tinggi, serta fluida yang mudah fouling. Finned coil cocok untuk lokasi yang air pendinginnya terbatas atau mahal, dan untuk layanan yang fluidanya dapat didinginkan hingga 10–15 °C di atas temperatur udara ambien. Kirimkan data proses Anda dan kami akan merekomendasikan tipenya.
Servis dan Retubing
Kebocoran tube, fouling, kerusakan fin, dan korosi biasanya menjadi akhir umur sebuah bundle atau coil. Kami menyediakan perbaikan heat exchanger, retubing, pembersihan coil, dan penggantian bundle, sehingga heat exchanger yang bermasalah dapat diperbarui sesuai footprint aslinya.
Fitur
- Desain shell and tube dan finned coil dari satu supplier
- Dibuat sesuai data proses Anda, dilengkapi thermal rating dan gambar teknik
- Bundle fixed, U-tube, dan floating head untuk kebutuhan pembersihan yang berbeda
- Coil berpendingin udara yang menghilangkan kebutuhan air pendingin
- Pilihan material tube, fin, dan shell yang luas untuk layanan korosif
- Bundle dan coil pengganti yang disesuaikan dengan nozzle dan rangka yang sudah ada
- Dokumentasi uji hidrostatik dan inspeksi tersedia atas permintaan
Aplikasi
- Pemanasan dan pendinginan proses di kilang minyak, pabrik kimia, dan petrokimia
- Kondensor uap dan feed water heater
- Pemanasan dan pendinginan di industri kelapa sawit, makanan, dan minuman
- Pendinginan proses dan lube oil berpendingin udara di lokasi yang minim air
- Pendinginan jacket water mesin, glikol, dan kompresor
- Pemanas udara uap dan air panas untuk dryer dan ventilasi
- Heat recovery dari aliran proses dan gas buang (flue gas)
Material
- Shell, channel, dan rangka coil dari baja karbon atau stainless steel
- Tube dari baja karbon, stainless steel 304/316, duplex, paduan tembaga, atau titanium
- Fin dari aluminium, tembaga, atau baja galvanis, tipe wound, extruded, atau plate
- Tubesheet dari baja karbon, stainless steel, atau konstruksi clad
- Gasket spiral wound, grafit, atau PTFE
Pertanyaan umum seputar Heat Exchanger (Alat Penukar Panas)
Di mana Heat Exchanger (Alat Penukar Panas) digunakan?
Pemanasan dan pendinginan proses di kilang minyak, pabrik kimia, dan petrokimia; Kondensor uap dan feed water heater; Pemanasan dan pendinginan di industri kelapa sawit, makanan, dan minuman; Pendinginan proses dan lube oil berpendingin udara di lokasi yang minim air; Pendinginan jacket water mesin, glikol, dan kompresor; Pemanas udara uap dan air panas untuk dryer dan ventilasi; Heat recovery dari aliran proses dan gas buang (flue gas).
Material apa saja yang tersedia untuk Heat Exchanger (Alat Penukar Panas)?
Shell, channel, dan rangka coil dari baja karbon atau stainless steel; Tube dari baja karbon, stainless steel 304/316, duplex, paduan tembaga, atau titanium; Fin dari aluminium, tembaga, atau baja galvanis, tipe wound, extruded, atau plate; Tubesheet dari baja karbon, stainless steel, atau konstruksi clad; Gasket spiral wound, grafit, atau PTFE.
Data apa yang dibutuhkan untuk penawaran Heat Exchanger (Alat Penukar Panas)?
Fluida panas dan dingin, laju aliran, dan temperatur; Tekanan dan temperatur desain, sisi shell dan sisi tube; Pressure drop yang diizinkan dan faktor fouling; Persyaratan material dan kode (TEMA, ASME); Jumlah dan lokasi pengiriman.
Siapa supplier Heat Exchanger (Alat Penukar Panas) di Indonesia?
PT Misuba Guna Indonesia memasok Heat Exchanger (Alat Penukar Panas) untuk pabrik dan industri di seluruh Indonesia dari Tangerang, Banten. Kirimkan kondisi operasi dan jumlah yang dibutuhkan ke sales@misubaguna.com atau WhatsApp +62 811-8715-671 untuk penawaran harga.
Butuh harga, sizing, atau gambar teknik untuk Heat Exchanger (Alat Penukar Panas)?
Kirimkan kondisi operasi dan jumlah yang dibutuhkan. Tim sales kami akan memeriksa detailnya dan mengirimkan penawaran.
